การประกอบ เครื่องตรวจจับโลหะ Minelab Equinox 600

การประกอบเครื่อง ทำตามขั้นตอนต่อไปนี้เพื่อประกอบเครื่องตรวจจับโลหะ Equino

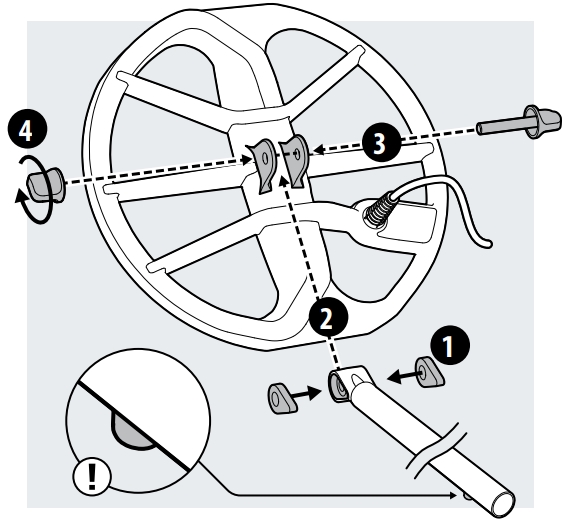

1. ประกอบจานตรวจจับเข้ากับด้ามส่วนล่าง

          1.1 ใส่ยางตัวเชื่อมเข้าที่รูสองข้างของด้าม

          1.2 เอาด้ามที่มียางแล้ว สอดเข้าช่องบนจานตรวจจับ ใส่ให้ถูกด้าน ด้วยการสังเกตปุ่มบนด้าม ให้ปุ่มหันลง

ด้านล่าง (ปุ่มตรงที่ในรูปเป็นเครื่องหมายตกใจแล้วลูกศรชี้)

          1.3 สวมน็อตพลาสติกเชื่อมระหว่างช่อง ตัวเชื่อม และด้ามเข้าด้วยกัน

1.4 ไขให้แน่พอประมาณอย่าให้แน่นเกินไป

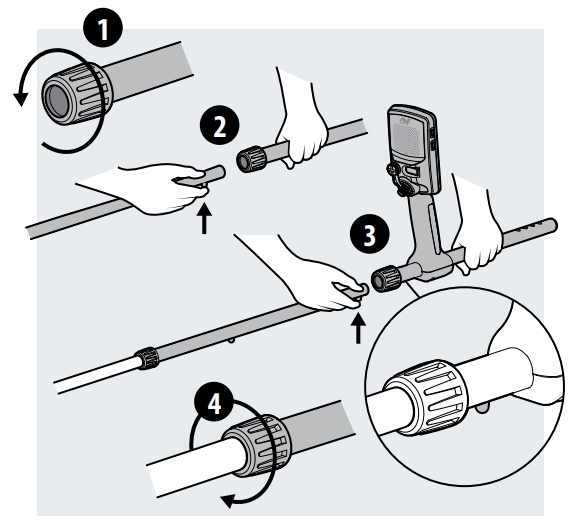

2. ประกอบด้าม

          2.1 คลายเกลียวปลอกเชื่อมให้หลวม โดยหมุนทวนเข็มนาฬิกา

2.2 กดปุ่มที่ด้ามด้านล่างที่ต่อกับจานตรวจจับแล้ว ที่เป็นสปริง กดไว้แล้วใส่เข้าไปในปลอกเชื่อมจากด้ามจับท่อนกลาง จนกว่าปุ่มจะไปลงล้อคตรงรูที่พอดีกับมัน

2.3 ต่อด้ามท่อนบนเข้ากับด้ามท่อนกลางด้วยวิธีเดียวกัน

2.4 หมุนปลอกเชื่อมตามเข็มให้เกลียวแน่น

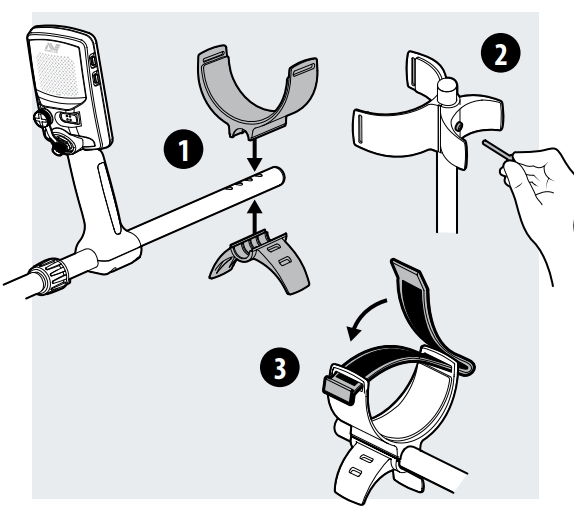

3. ประกอบที่พักแขนและขาหยั่ง

3.1 วางที่พักแขนไว้ส่วนบนของด้ามท่อนบน ตำแหน่งของมันจะอยู่ด้านล่างของท่อนแขนผู้ใช้งานที่พอดีขณะที่จับตรงส่วนแป้นควบคุม

3.2 ใส่สกรูผ่านขาหยั่งเชื่อมไปจนถึงที่พักแขน ไขสกรูให้แน่น

          3.3 สอดสายตีนตุ๊กแกสำหรับยึดแขนผู้ใช้ โดยให้มันหันด้านที่มันจะติดกันเข้ามาหากันได้ ดังรูป

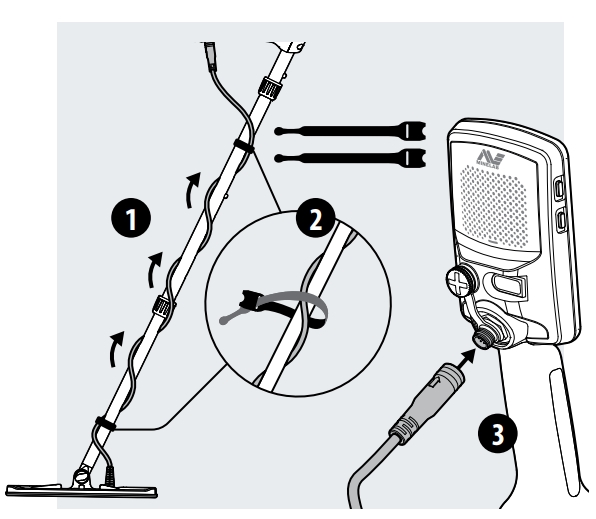

4. เชื่อมต่อจานตรวจจับเข้ากับแป้นควบคุม

4.1 พันสายเคเบิลจากจานตรวจจับรอบๆด้ามขึ้นมาเรื่อยๆ

4.2 ใช้แถบตีนตุ๊กแกเล็กๆที่ให้มา พันแปะยึดสายไว้กับด้ามเป็นช่วงๆ

4.3 เสียบปลั้กตรงปลายเข้ากับด้านหลังของแป้นควบคุม หมุนให้แน่น
